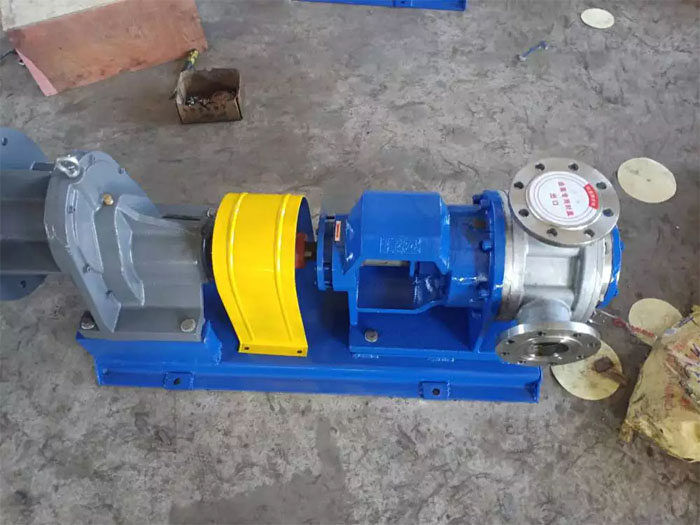

NYP高粘度泵

NYP高粘度泵属于内啮合转子泵，转子与泵体月牙板设计隔开吸入口与排出口，确保流量稳定，振动小，噪音低。支持输送润滑油、原油、聚合物、油漆、食品浆料等不含固体颗粒的介质，腐蚀性介质需选用不锈钢或合金钢材质。

产地：河北省>泊头市

供应商：泊头市天一泵业有限公司

技术咨询热线：0317-8026285，8028308

NYP高粘度泵详细内容介绍

NYP高粘度泵属于内啮合转子泵，转子与泵体月牙板设计隔开吸入口与排出口，确保流量稳定，振动小，噪音低。支持输送润滑油、原油、聚合物、油漆、食品浆料等不含固体颗粒的介质，腐蚀性介质需选用不锈钢或合金钢材质。

一、工作原理
NYP高粘度泵的工作原理是通过具有内齿的驱动齿轮（外转子）带动内转子在全封闭的泵体内作同方向转动。在吸入口形成负压，液体被吸入，转子将液体带到排出口，受压排出泵体，完成了液体的输送。
二、结构组成
泵体：采用整体铸造或焊接结构，内腔光滑，减少介质滞留。
转子：内转子与外转子啮合运转，形成密封腔，实现介质输送。
轴封：机械密封或填料密封，防止介质泄漏。
轴承：采用重载轴承，确保长时间稳定运行。
驱动装置：可选配电机、减速机或变频器，实现不同转速和扭矩需求。
三、产品特点
自吸性能强：NYP高粘度泵具有很强的自吸能力，可以方便地从各种容器中吸取液体。
适用范围广：适用于输送不含固体颗粒和纤维的粘稠液体，甚至是半固体状态的液体，高输送粘度达到3*10^5厘泊。
结构紧凑：泵体设计紧凑，体积小、重量轻，便于安装和移动。
使用寿命长：内外转子转向相同，磨损小，使用寿命长。
四、应用场景
1.石油化工
输送重油、沥青、聚合物熔体，如聚乙烯、聚丙烯生产中的熔体输送。
2.食品医药
输送巧克力、糖蜜、植物油等食品浆料，需满足卫生级标准（如316L不锈钢材质）。
3.涂料油墨
输送高粘度油漆、树脂，解决传统离心泵易气蚀、流量波动大的痛点。
五、使用注意事项
启动前准备：
往泵内灌满待输送液体，便于安全启动。
若环境温度低于冰点，需预先通入热蒸汽预热。
旋转方向：确保泵的旋转方向与进、出油口相符。
运行：
开始运行或长期闲置后使用，需在空载或小负荷情况下先跑合1小时左右。
若发现异常温升、泄漏、振动或噪声，应立即停机检查。

NYP高粘度泵的性能参数表

型号 Model （每百转流量）	粘度 cst	转速 r/min	流量 m³/h	压力 Mpa	口径 mm	汽蚀余量m	功率 KW	配减速机或电机型号双减（S）单减（D）
NYP-0.78	2000/600	910/1390	0.4/0.6	1.0	15" （螺纹）	5	0.75	Y90S-6/ Y802-4
NYP-2.3	2000/600	910/1390	1/2	1.0	25"	5	1.1/1.5	Y90L-6/ Y90L-4
NYP-3.6	600/20000	940/640	2/1.5	1.0	40"	5	1.5	Y100L-6/Y90L-4 （皮带）
NYP-7.0	2000/60000	960/500-640	4/2.3	1.0	40"	5	2.2/3	Y112M-6/ SCJ-100
NYP-24	2000/60000	357-475/300	5-6.5/4	1.0	50"	5	5.5	SCJ-240/ DCJ-100
NYP-50	2000/60000	357-475/300	10-14/9	1.0	50"	5	7.5/5.5	SCJ-240/ DCJ-100
NYP-80	2000/60000	315-417/228	15-20/10	1.0	80" （法兰）	5	15/11	SCJ-290/ DCJ-112
NYP-110	2000/60000	315-417/228	20-28/15	1.0	80"	5	18.5/15	SCJ-240/ DCJ-112
NYP-160	2000/60000	320-420/320	30-40/30	1.0	100"	5	18.5	SCJ-320/ DCJ-320
NYP-220	2000/60000	220-285/160	30-40/20	1.0	100"	5	37/18.5	SCJ-340/ DCJ-340
NYP-320	2000/6000	220-285/160	40-50/30	1.0	100"	5	37/22	SCJ-340/ DCJ-340
NYP-650	2000/60000	160-240/120	60-90/45	1.0	125"	5	55/37	SCJ-360/ DCJ-360
NYP-730	2000/60000	160-240/120	70-100/50	1.0	150"	5	55/37	SCJ-360/ DCJ-360
NYP-1670	20000	160	160	1.0	200"	5	100	Y315L1-4
NYP-1670	60000	200	200	1.0	200"	5	132	Y315L2-4
