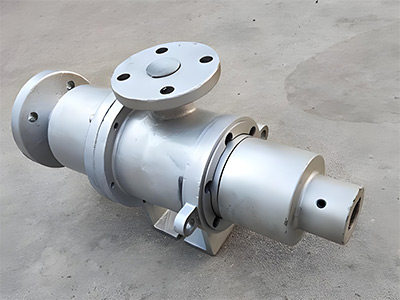

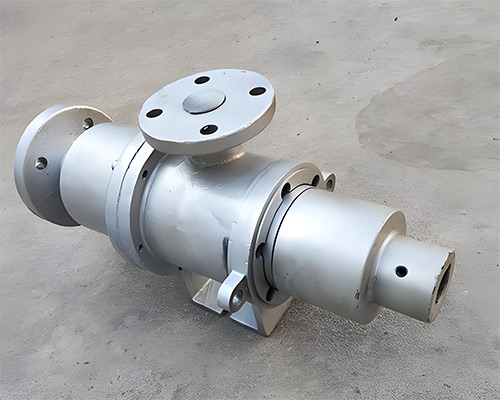

不锈钢真空出料泵属于容积式真空齿轮泵，专为高真空蒸馏工况设计，解决减压釜、分子蒸馏、短程蒸馏设备在高负压下物料难以抽出的问题；过流件采用304/316/316L不锈钢，适配腐蚀、食品、医药卫生场景。
二、不锈钢真空出料泵工作原理
主流分为两类：
1. HVP单级真空
出料泵进口增设预吸涡轮，在釜内高真空（可达2.7Pa）下提前建立负压，圆弧齿轮啮合推送介质，依靠介质自润滑。
2. 2GB双级高真空出料泵
前端涡轮增压+后端齿轮泵双级结构，真空吸入能力强，适合分子蒸馏等高真空苛刻工况。
三、不锈钢真空出料泵核心材质
- 泵体、端盖：304 / 316 / 316L 不锈钢（硅溶胶精密铸造）
- 齿轮：氮化合金钢（防腐耐磨）
- 可选：泵体夹套保温（导热油/蒸汽，防止介质结晶）
四、不锈钢真空出料泵关键技术参数（HVP标准款）
- 流量：0.6～40 m³/h
- 出口额定压力：0.6 MPa
- 吸入真空：2.7 Pa
- 介质粘度：5～1500 cSt
- 适用温度：
- 普通机械密封：≤180℃
- 金属波纹管密封：≤250℃
- 磁力无泄漏传动：≤350℃
- 转速：970 / 1450 r/min
- 驱动：普通电机 / 防爆电机 / 变频电机
五、不锈钢真空出料泵结构优势
1. 进口预吸涡轮，高真空不吸空，釜内负压环境稳定出料
2. 圆弧齿轮，流量脉动极小，蒸馏工艺稳定
3. 不锈钢抛光腔体，卫生级可用于食品、香精、制药
4. 可选磁力传动，零泄漏，避免真空倒吸、介质外泄
5. 保温夹套可选，适配松香、树脂、脂肪酸等易结晶物料
六、不锈钢真空出料泵适用行业&工况
- 精细化工：分子蒸馏、减压蒸馏、短程蒸馏釜底出料
- 粮油油脂：脱臭、脱色、精炼真空出料
- 医药/香料：精油、提取物高真空提纯
- 废油：废机油、柴油蒸馏回收
- 滤油设备：高真空滤油机排油泵
介质要求：不含硬质固体颗粒、具备自润滑性液体。
七、不锈钢真空出料泵密封选型建议
1. ＜180℃、无易燃易爆：普通机械密封
2. 180–250℃：金属波纹管机械密封
3. ＞250℃ / 易燃易爆 / 严禁泄漏：磁力驱动真空出料泵
八、和普通不锈钢齿轮泵区别
普通齿轮泵吸入真空仅几千Pa，釜内高真空时极易吸空、断料；
真空出料泵进口带增压涡轮，可在几帕真空下稳定持续抽料，是蒸馏设备专用配套泵。
不锈钢真空出料泵（HVP系列）完整选型指南
一，不锈钢真空出料泵首先：填写工况参数（发给厂家即可定型号）
1. 不锈钢真空出料泵工艺真空（关键，压力）
釜内工作真空：____ Pa / mbar
- 常规减压蒸馏：100～1000 Pa
- 分子/短程蒸馏：1～50 Pa（须HVP真空出料泵，普通齿轮泵吸空）
HVP吸入真空：2.7 Pa
2. 不锈钢真空出料泵流量需求
- 正常流量：____ m³/h
- 预留余量：建议+10%，防止粘度升高流量衰减
HVP标准型号流量：0.8 / 1.8 / 3.0 / 5.0 / 8.0 / 12 / 20 / 30 / 40 m³/h
3. 不锈钢真空出料泵介质参数
- 介质名称：________
- 工作温度：____ ℃
- 粘度：____ cSt（5～1500 cSt为标准适配区间）
- 是否腐蚀：弱酸/弱碱/中性
- 是否易结晶：□是 □否（是则须夹套保温）
- 是否易燃易爆/有毒易挥发：□是 □否
4. 不锈钢真空出料泵出口压力（后端管路阻力）
标准额定出口压差：0.6 MPa
后端管路+冷凝器+储罐总阻力：____ MPa
5. 不锈钢真空出料泵材质（过流件）
- 304：普通油脂、中性物料
- 316L：弱酸、香料、医药、轻度腐蚀
6. 不锈钢真空出料泵密封/传动方案（按温度、泄漏要求）
1. 普通机械密封：≤180℃，价格低，存在轻微泄漏风险
2. 金属波纹管机械密封：180～250℃，高温介质
3. 磁力驱动（无泄漏）：≥180℃、易燃易爆、真空系统不允许漏气、贵重物料
7.不锈钢真空出料泵 泵体结构
- 标准无夹套
- 夹套保温（导热油/蒸汽）：结晶、高粘度高温物料选择
8. 不锈钢真空出料泵电机配置
- 电压：380V
- 防爆：□Ex d II BT4 □不防爆
- 变频：□需要（流量可调） □工频定速
- 防护等级：IP55标准
二、HVP标准型号流量-功率对照表（960r/min低速款，真空工况优先低速）
表格
型号 流量 m³/h 配套电机 kW 常规进出口
HVP-0.8 0.8 0.75 DN25
HVP-1.8 1.8 1.1 DN25
HVP-3.0 3.0 1.5 DN40
HVP-5.0 5.0 2.2 DN40
HVP-8.0 8.0 3.0 DN50
HVP-12 12 4.0 DN50
HVP-20 20 5.5 DN65
HVP-30 30 7.5 DN80
HVP-40 40 11 DN80
1450r/min高速：流量提升约50%，但高真空下更容易气蚀，蒸馏釜出料优先960转低速。
三、不锈钢真空出料泵选型避坑要点
1. 不要用表压代替真空！真空越高（数值Pa越小），对泵预吸涡轮结构要求越高。
2. 粘度＞1500cSt时，需要降转速、加大电机功率。
3. 介质汽化压力接近釜内真空时，强制选用磁力+保温夹套，防止汽蚀断料。
4. 管路进口尽量短、粗、无弯头，否则真空吸入能力大幅下降。
5. 严禁介质含硬质固体颗粒，会快速磨损圆弧齿轮。
四、不锈钢真空出料泵简易选型示例
工况：分子蒸馏，釜内5Pa真空，物料鱼油，160℃，粘度120cSt，需求流量5m³/h，不防爆，无结晶，不允许泄漏。选型结果：
HVP-5.0 磁力驱动 316L不锈钢 960r/min 2.2KW IP55
