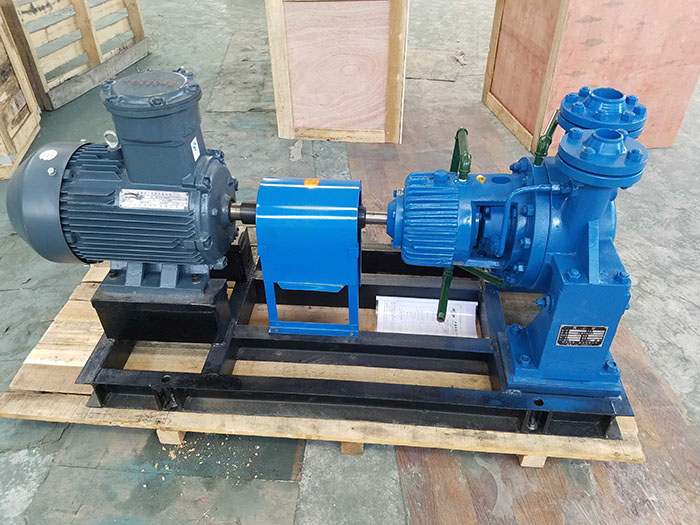

AY离心油泵-天一泵业AY离心油泵厂家发货

一、核心原理
AY离心油泵的叶轮安装在泵壳内，并与泵轴紧密连接。启动时，电机带动泵轴及叶轮高速旋转，形成离心力将液体甩出叶轮外缘。液体在叶轮中心形成低压区，通过吸入管和底阀吸入新液体，随后被甩出并通过蜗壳转化为压力能，实现液体输送。 ‌
二、主要特点
AY离心油泵是Y型油泵的更新换代产品，性能参数及安装尺寸与Y型泵相同，便于老产品改造。
采用高能效水力模型，效率提高5～8%。
悬架及轴承部件加大，可靠性大大提高。
多种材质可供选择，适用面广。
产品符合GB3215《炼厂、化工及石油化工流程用离心泵通用技术条件》和API610规范。
三、结构特征
AY离心油泵分为单级单吸和两级单吸悬臂式，单级双吸悬臂式、单级双吸和两级双吸两支承式，两级单吸两支承式等六种。
壳体径向剖分，特别适用于输送高温高压以及易燃、易爆或有毒的液体。其安装方式为水平中心线支承。泵的吸入口法兰和排出口法兰均铸在泵体上，且均垂直朝上。轴封腔（填料函）和泵盖是铸成一体的，它可以装填料密封及平衡型、波纹管型、串联型机械密封。轴封腔外面铸有可供选择的水冷腔夹套，水冷腔的配备须是特别提出要求，或当输送介质为水时，温度超66℃，以及碳氢化合物温度超150℃时使用。
叶轮为整体铸造，且经静平衡，泵的轴向力主要靠叶轮平衡孔来平衡。
轴承体装有一套径向球轴承和一组背对背安装的推力球轴承，其轴承采用甩油环稀油润滑，轴承体外表面铸有散热片，可为空气冷却（T<120℃），还可选用风扇冷却（T=120℃～260℃）和水冷却（T=260℃～420℃）。
为了泵检修时不必拆卸吸入或排出管路很容易地拆出叶轮、轴、轴承、轴封等零部件，AY离心油泵采用柔性膜片式加长联轴器部件。
轴承采用滚动轴承，稀油润滑。
旋转方向：从电机端看，泵为逆时针方向旋转。
四、用途
1、轴承体部件将原35，50，60轴承体分别用45，55，70轴承体，提高了性能。
2、水力过流部位采用了节能泵的水力模型，平均比老Y型油泵的效率提高5—8%。
3、为保持继承性，AY型油泵的结构型式、安装尺寸、性能参数范围保持与Y型油泵相同，便于老装置更新改造。
4、零部件通用化程度高，通标件为几个系列产品共用。
5、选材精炼，主体以Ⅱ、Ⅲ类材料为主，轴承体等零部件增加为铸钢、铸铁两种，为寒冷地区、露冷地区、露天使用、船用提供了有利条件。
