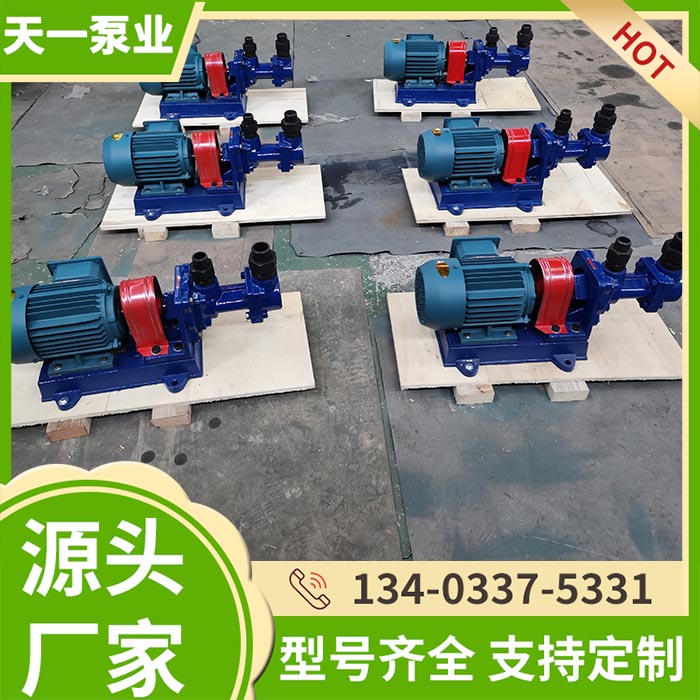

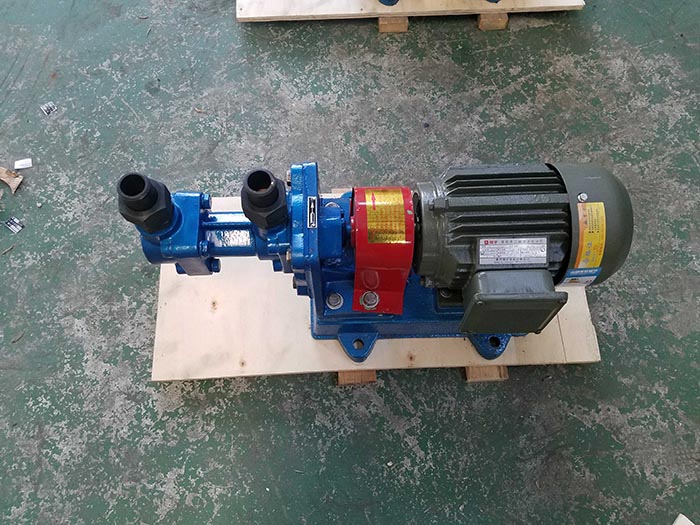

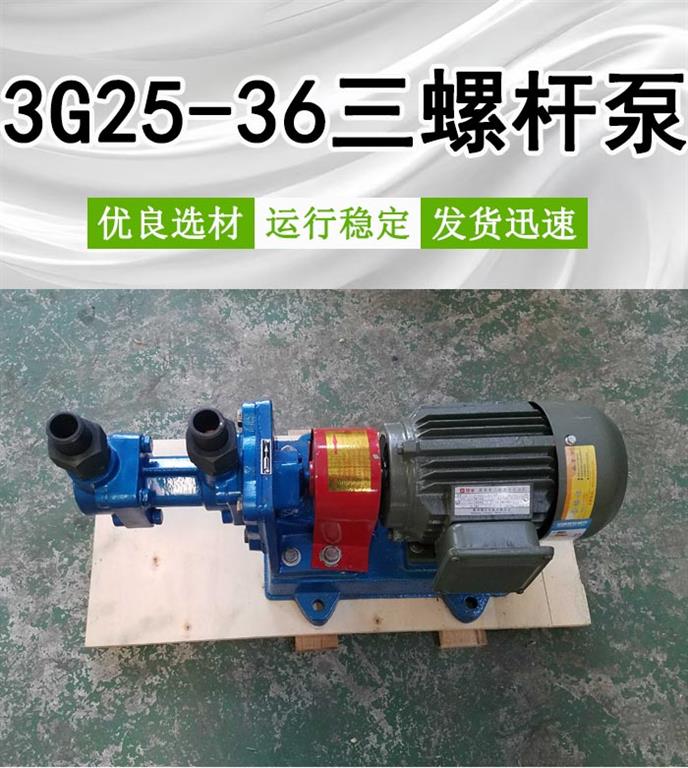

3G25-36三螺杆泵

3G25-36三螺杆泵采用容积式啮合传动设计，主从螺杆配合，输送平稳无脉动。结构紧凑、体积轻便，运行噪声低且自吸能力强，机械密封无泄漏。安装维护便捷，适配石油、化工等多行业，是工业流体输送的可靠设备。

产地：河北省>泊头市

供应商：泊头市天一泵业有限公司

技术咨询热线：0317-8026285，8028308

3G25-36三螺杆泵详细内容介绍

3G25-36三螺杆泵采用容积式啮合传动设计，主从螺杆配合，输送平稳无脉动。结构紧凑、体积轻便，运行噪声低且自吸能力强，机械密封无泄漏。安装维护便捷，适配石油、化工等多行业，是工业流体输送的可靠设备。

3G25-36三螺杆泵是转子式容积泵,由于主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合,得以在泵的进出口之间形成数级动密封腔室,这些动密封腔室将不断把液体由泵进口轴向移动到泵出口,并使所输液体逐级升压,从而形成一个连续,平稳,轴向移动的压力液体.
3G25-36三螺杆泵适用介质及性能范围:

3G25-36三螺杆泵所输液体为各种不含固体颗粒,无腐蚀性油类及类似油的润滑性液体,所输液体粘度为1.2~100°E（3.0~760cst）,高粘度液体亦可通过加温降粘后输送. 流量范围0.2~590m3/h,工作压力100bar,高温度150℃。

3G25-36三螺杆泵结构:
1.结构简单:具有多种结构形式,一般小流量0.2~6.5m3/h,泵的泵体和衬套合为一体（统称泵体）,轴封为机械密封. 中等流量以上的泵衬套为一单独的零件固定于泵体内,大流量泵多制成双吸结构卧式安装,轴封根据输送介质的不同有机械密封和填料密封两种。船用泵的安装形式有卧式和立式两种,原动机为交,直流船用电动机。
2.寿命长:三螺杆泵的主动螺杆由电动机驱动,主,从杆之间没有机械接触,而由所输压力液体驱使从杆绕轴心线自转,主,从杆之间,螺杆与衬套之间皆有一层油膜保护,因而泵的机械摩擦极小。
3.所输液体在泵内作轴向匀速直线运动,故压力脉动小,流量稳定,噪音低,由于转动部件惯性小,则起动力矩和振动很小。
4.具有高吸入能力。
5.为维持泵,电机及管路系统的中等流量以上的螺杆泵均带有阀,当压力超设定压力时,高压油将回流至泵的进油口.

三螺杆泵性能参数

泵型号		流量		压力（公斤）	转速转/分	功率（KW）		吸入高度（米）	进口（mm）	出口（mm）	电机形式
泵型号		立方/小时	升/分	压力（公斤）	转速转/分	轴功率	电机功率	吸入高度（米）	进口（mm）	出口（mm）	电机形式
3G 3GC 3Gr 3GCr 3GCG 3GCL 3GCLS	25×4	2.0 1.6	33 26	10 25	2900	1.1 2.2	1.5 3	6	25	20	B3
	25×4	0.8 0.6	13 10	10 25	1450	0.5 1.1	0.75 1.5	6.5	25	20	B3
	25×6	1.6 1.4	26 23	40 60	2900	3.4 5	4 5.5	6	25	20	B3
	25×6	0.6 0.4	10 6.6	40 60	1450	1.6 2.5	2.2 3	6.5	25	20	B3
	30×4	3.6 3.2	60 53	10 25	2900	1.9 3.8	2.2 4	5.5	32	25	B5
	30×4	1.6 1.2	26 20	10 25	1450	0.9 1.9	1.5 2.2	6	32	25	B5
	36×4	6.5 6	108 100	10 25	2900	3.2 6.2	4 7.5	5	50	40	B3
	36×4	2.8 2.4	46 40	10 25	1450	1.6 3.1	2.2 4	5.5	50	40	B3
	36× 6A	6 5	100 83	40 60	2900	10 15.5	15 18.5	5	50	40	B3
	36× 6A	2.4 2	40 33	40 60	1450	4.8 7.7	5.5 11	5.5	50	40	B3
	42× 4A	10.5 10	175 166	10 25	2900	4.9 9.5	5.5 15	4.5	65	40	B3
	42× 4A	4.8 4.2	80 70	10 25	1450	2.4 4.7	4 5.5	5	65	40	B3
	42× 6A	10 9	166 150	40 60	2900	16 21.5	18.5 30	4.5	65	40	B3
	42× 6A	4.2 3.6	70 60	40 60	1450	7.5 10	11 15	5	65	40	B3
	50×2	17.5 16 18	291 266 300	6 10 4	2900	5.2 8.1 3.6	5.5 11 4	4.5	80	50	B3.B5.V1
	50×2	8.2 7.5 9	136 125 150	6 10 4	1450	2.6 4.0 1.9	3 5.5 2.2	5	80	50	B3.B5.V1
	50× 4A	17.5 16	291 266	16 25	2900	11.6 16.5	15 18.5	4.5	80	50	B3
	50× 4A	8.2 7.5	136 125	16 25	1450	5.8 8.2	7.5 11	5	80	50	B3
	70×2	24 23 25	400 383 415	6 10 4	1450	7 9.8 5	11 15 5.5	4.5	100	65	B3.B5.V1
	70×2	15 14	250 233	6 10	970	4.8 6.5	5.5 7.5	5	100	65	B3.B5.V1
	70×4	24 22	400 366	16 25	1450	14 20.5	18.5 22	4.5	100	65	B3
	70×4	15 14	250 233	16 25	970	7.5 13.5	11 18.5	5	100	65	B3
	85×2	43 40 44	716 666 730	6 10 4	1450	12.2 18 9.5	15 22 11	4.5	125	80	B3.B5.V1
	85×2	28 25 30	466 416 500	6 10 4	970	8.5 10 6.7	11 15 7.5	5	125	80	B3.B5.V1
	85×4	43 40	716 666	16 25	1450	25 36	30 45	4.5	125	80	B3
	85×4	28 25	466 416	16 25	970	19.5 25.4	22 30	5	125	80	B3
	100×2	70 68 72	1166 1133 1198	6 10 4	1450	20 27.7 16	22 30 18.5	4.5	150	100	B3.B5.V1
	100×2	45 43 47	750 716 780	6 10 4	970	13.8 18.2 9.6	15 22 11	5	150	100	B3.B5.V1
	110×2	94 90 96	1566 1500 1560	6 10 4	1450	23 34 17	30 45 22	4.5	200	150	B3.B5.V1
	110×2	60 56 63	1000 933 1050	6 10 4	970	17.3 27.7 12.8	18.5 30 15	5	200	150	B3.B5.V1
	110×4	94 90	1566 1500	16 15	1450	53 80	75 90	4.5	200	150	B3
	110×4	60 56	1000 933	16 25	970	36 48	45 55	5	200	150	B3
3GS 3GCS 3GSr 3GCSr 3GCL 3GCLS	100×2	146 140 132 150	2433 2333 2200 2495	6 10 16 4	1450	35 50 80 30	45 55 90 37	4	250	150	B3.B5.V1
	100×2	90 86 80 94	1500 1433 1333 1565	6 10 16 4	970	26 32.5 43 22	30 37 45 30	4	250	150	B3.B5.V1
	160D×4	300 292 280 306	5000 4866 4662 5090	6 10 16 4	1450	68 102 160 45	75 110 200 55	4	300	200	B3.B5.V1
	160D×4	194 186 180 200	3230 3096 2997 3330	6 10 16 4	970	48 66 98 33	55 75 110 37	4	300	200	B3.B5.V1
	200D×3	590 570 550	9823 9490 9157	6 10 16	1450	135 200 320	160 220	4	400	300	B3.B5.V1
